干簧繼電器 TC/PE系列
TC/PE系列干簧繼電器（磁簧繼電器/舌簧繼電器）可用于通信設備，如電話和傳真機。
特點
- 1A : 24 x 10 x 8
- 轉移模式封裝
- 標準腳印
- 多種觸點構型
- 任選屏蔽
外形尺寸

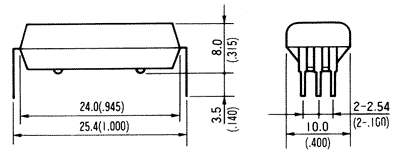

PE1A |

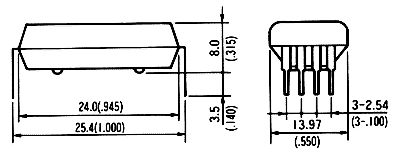

PE1B |

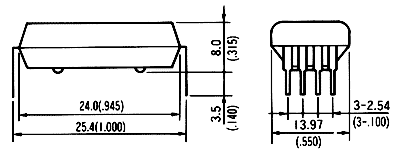

PE2A |

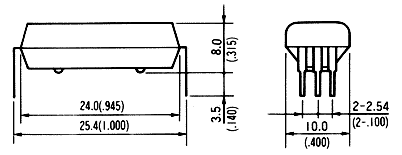

PE1C |
觸點定額（電阻性負載）
| 型號 |
標稱 電壓 (VDC) |
線圈阻抗 (ohms) ±10% |
工作電壓 (VDC) 最大 |
釋放電壓 (VDC) 最小 |
原理電路 |
|
PE1A**AWE PE1A**CWE PE1A**DWE |
5 12 24 |
500 (250) 2000 (500) 4000 (2000) *( ) : DW type |
3.8 9.0 18.0 |
0.5 1.0 2.0 |
 |
|
PE2A**AWE PE2A**CWE PE2A**DWE |
5 12 24 |
200 440 1750 |
3.8 9.0 18.0 |
0.5 1.0 2.0 |
 |
|
PE1B**AWE PE1B**CWE |
5 12 24 |
200 440 1750 |
3.8 9.0 18.0 |
0.5 1.0 2.0 |
 |
| PE1C**FWE |
5 12 24 |
500 2000 4000 |
3.8 9.0 18.0 |
0.5 1.0 2.0 |
 |
|
PE1A**EWE Mercury |
5 12 24 |
250 500 2000 |
3.8 9.0 18.0 |
0.5 1.0 2.0 |
 |
|
PE2A**EWE Mercury |
5 12 24 |
50 250 1000 |
3.8 9.0 18.0 |
0.5 1.0 2.0 |
 |
| 注 - (M.S.) : 磁屏蔽 (E.S.S.) : 靜電屏蔽 | |||||
TAMB. = +20°C
(E.S.S.) : 靜電屏蔽
(M.S.) : 磁屏蔽
觸點定額（電阻性負載）
| 參數 |
PE1A**AW PE2A**AW PE1B**AW |
PE1A**CW PE2A**CW PE1B**CW |
PE1A**DW PE2A**DW |
PE1C**FW |
PE1A**EW PE2A**EW Mercury |
|
| 功率 (W)最大 | 10 | 50 | 25 | 3 | 50 | |
| 電壓 (VDC) 最大 | 200 | 200 | 1000 | 100 | 500 | |
| 開關電流 (A) 最大 | 0.5 | 1.0 | 1.0 | 0.25 | 2.0 | |
| 運行電流 (A) 最大 | 1.0 | 2.0 | 2.0 | 0.5 | 2.0 | |
| 觸點阻抗 (ohms) 最大(初始) | 0.15 | 0.15 | 0.15 | 0.2 | 0.1 | |
| 切斷電壓 (VDC) 最小 | 開關觸點 | 250 | 300 | 1500 | 200 | 1000 |
| 觸點至線圈 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| I絕緣阻抗最小 | 開關觸點 | 1010 | 1010 | 1010 | 108 | 1010 |
| 觸點至線圈 | 1010 | 1010 | 1010 | 1010 | 1010 | |
| 操作時間 (mS)最大 (包括.跳動) | 1.0 | 1.0 | 1.0 | 2.0 | 3.0 | |
| 釋放時間(mS) 最大 | 0.5 | 0.5 | 0.5 | 2.5 | 2.0 | |
| 電氣壽命 | 低水平負載 | 108 (10mVDC, 10µA) | 107 (10VDC, 4mA) | 5 X 107 (10VDC, 4mA) | 5 X 106 (10VDC, 4mA) | 109 (10VDC, 4mA) |
| 額定負載 | 6 X 105 (20VDC, 0.5A) | 5 X 105 (50VDC, 1.0A) | 2 X 106 (1000VDC, 10mA) | 2 X 106 (12VDC, 0.25A | 106(50VDC, 1.0A) | |
