干簧管 HYR-5051
干簧管HYR-5051為通用型干性開關。這種磁簧開關開關額定功率10w,用途廣泛 ，可以選擇特殊的負載類型（白熾燈），包括開關訊號負載、驅動機電繼電器。作為磁性開關的一種，干簧管開關HYR-5051可用于機器人、氣動設備、復印機、打印機、熱水燙洗。
特點
- 通用型開關
規格參數
| 項目 | 參數 |
|---|---|
| 觸點形式 | 1A |
| 觸點位置 *1 | C |
| 觸點材料 | 釕*3 |
| 觸點最大額定功率 | 15W |
| 最大開關電壓 | 250VDC |
| 最大開關電流 | 3A |
| 最大初始觸點電阻 | 60mΩ |
| 啟動值 (AT) | 40-110 |
| 最小釋放值 (AT) | 13 |
| 最小切斷電壓 *2 | 500VDC |
| 最大觸點電容 | 0.8pF |
| 最小絕緣阻抗 | 109Ω |
| 典型諧振頻率 | 0.8kHz |
| 電氣壽命（阻抗負載） |
107 (10VDC, 100mA) 106 (100VDC, 100mA) |
| 特點 | 通用型開關 |
- C: 中心間隙 O: 偏離中心間隙
- 切斷電壓規范以接通靈敏度為25AT或更高值為基礎。靈敏度低于25AT之開關資料，請向華壬電子查詢。HYR4000、HYR5000、HYR9000系列規定以最低AT接通靈敏度為基礎。
- 銠層上覆蓋一層氧化釕。
- 鉑層上覆蓋一層氧化釕。

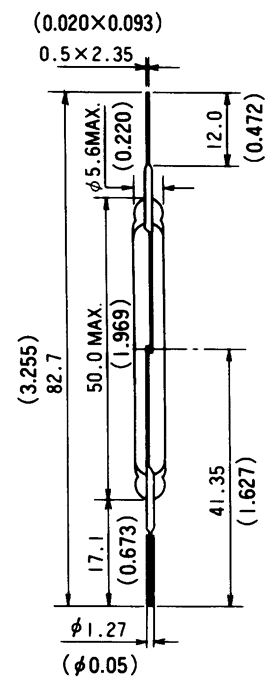

外形尺寸
 |
測試線圈TC-1001 |
尺寸 |
||||||
|
 |
